Kako riješiti problem sa LCD modulom koji se ne prikazuje?

Rješavanje problema sa LCD modulom koji se ne prikazuje može biti frustrirajuće iskustvo, ali uz sistematski pristup često možete identificirati i riješiti problem. Kao dobavljač LCD modula, naišli smo na širok spektar problema i razvili efikasne strategije za dijagnosticiranje i popravljanje LCD-a koji se ne prikazuju. U ovom postu na blogu ćemo vas voditi kroz proces korak po korak.

1. Provjerite napajanje

Prvi i najosnovniji korak u rješavanju problema sa LCD modulom je ispitivanje napajanja. Bez odgovarajućeg napajanja, LCD neće ništa prikazati.

Napon i struja

Proverite da li napajanje obezbeđuje ispravan napon i struju. Različiti LCD moduli imaju različite zahtjeve za napajanjem. Na primjer, aLCD modul 20x4 karakteraobično radi na 5V, dok neki segmentni LCD moduli mogu imati različite potrebe za naponom. Možete koristiti multimetar za mjerenje napona na pinovima ulaza napajanja LCD modula. Ako je napon prenizak ili previsok, to može uzrokovati kvar zaslona ili uopće ne raditi.

Priključci za napajanje

Provjerite sve priključke za napajanje kako biste bili sigurni da su sigurni. Labave ili oštećene žice mogu poremetiti protok struje. Uvjerite se da su kablovi za napajanje pravilno priključeni i da nema znakova korozije ili fizičkog oštećenja konektora. Ako pronađete labave spojeve, ponovo ih čvrsto umetnite. Ako su konektori oštećeni, možda ćete ih morati zamijeniti.

2. Pregledajte pozadinsko osvjetljenje

Pozadinsko osvetljenje je bitna komponenta mnogih LCD modula, posebno onih koji se koriste u okruženjima sa slabim ambijentalnim osvetljenjem. Neispravno pozadinsko osvjetljenje može učiniti da ekran izgleda crn čak i ako sam LCD ispravno funkcionira.

Pozadinsko osvetljenje

Slično kao kod glavnog napajanja, provjerite da li se pozadinsko osvjetljenje napaja. Neki LCD moduli imaju zasebne pinove za napajanje za pozadinsko osvjetljenje. Upotrijebite multimetar za mjerenje napona na ovim pinovima i uvjerite se da ispunjava zahtjeve pozadinskog osvjetljenja.

Komponente pozadinskog osvetljenja

Pregledajte komponente pozadinskog osvjetljenja, kao što su LED diode ili CCFL (fluorescentne sijalice s hladnom katodom). Potražite bilo kakve vidljive znakove oštećenja, kao što su pregorele LED diode ili pokvareni CCFL. Ako sumnjate da je komponenta pozadinskog osvjetljenja neispravna, možda će je trebati zamijeniti. Međutim, zamjena komponenti pozadinskog osvjetljenja može biti delikatan proces, posebno za CCFL, koji zahtijevaju posebno rukovanje zbog prisustva žive.

3. Pregledajte postavke kontrasta

Neispravne postavke kontrasta mogu učiniti ekran nečitljivim ili potpuno nevidljivim. Većina LCD modula ima pin za podešavanje kontrasta ili potenciometar.

Podešavanje kontrasta

Koristite mali odvijač da pažljivo podesite potenciometar kontrasta. Polako okrenite potenciometar u jednom, a zatim u drugom smjeru promatrajući zaslon. Trebali biste početi vidjeti neke promjene u vidljivosti likova ili slika na ekranu. Nastavite da prilagođavate sve dok ekran ne bude jasan i oštar. Ako podešavanje kontrasta ne radi, to može ukazivati ​​na problem sa kontrastnim kolom ili samim LCD-om.

4. Provjerite podatke i kontrolne signale

LCD moduli komuniciraju sa glavnim uređajem putem podataka i kontrolnih signala. Bilo koji problem sa ovim signalima može sprečiti da ekran pravilno funkcioniše.

Signalne žice

Pregledajte sve žice za podatke i upravljačke signale. Uvjerite se da su pravilno spojeni i da nisu oštećeni. Labave ili polomljene žice mogu uzrokovati greške u prijenosu podataka, što rezultira ne-prikazivanjem LCD-a. Provjerite pinout LCD modula i uvjerite se da je svaka žica povezana na ispravan pin i na LCD-u i na glavnom uređaju.

Nivoi signala

Koristite logički analizator ili osciloskop za mjerenje nivoa signala podataka i kontrolnih signala. Uporedite izmjerene vrijednosti sa specifikacijama koje je dao proizvođač LCD modula. Netačni nivoi signala mogu biti uzrokovani problemima s izlazom glavnog uređaja ili problemima unutar ulaznog kola LCD modula.

5. Potražite fizička oštećenja

Fizičko oštećenje LCD modula također može uzrokovati prestanak prikazivanja.

Oštećenje ekrana

Pregledajte LCD ekran na pukotine, ogrebotine ili druga vidljiva oštećenja. Napuknut ekran može spriječiti tečne kristale u pravilnom funkcionisanju, što rezultira područjem bez prikaza ili potpuno praznim ekranom. Ako je ekran oštećen, LCD modul će možda morati da se zameni.

PCB oštećenje

Pregledajte štampanu ploču (PCB) LCD modula. Potražite znakove izgorjelih komponenti, slomljenih tragova ili lemnih spojeva koji su se olabavili. Fizičko oštećenje PCB-a može poremetiti električne veze unutar modula i uzrokovati njegov kvar. Ako pronađete bilo kakve oštećene komponente ili tragove, možda ćete moći popraviti PCB zamjenom komponenti ili lemljenjem slomljenih tragova.

6. Testirajte s drugim uređajem

Ako ste prošli kroz sve gore navedene korake i još uvijek ne možete pronaći problem, pokušajte povezati LCD modul s drugim glavnim uređajem. Ovo vam može pomoći da utvrdite je li problem s LCD modulom ili originalnim glavnim uređajem.

Kompatibilnost

Uvjerite se da je novi host uređaj kompatibilan sa LCD modulom u smislu komunikacijskog protokola, nivoa napona i brzina prijenosa podataka. Ako LCD modul radi ispravno s novim uređajem, onda problem leži u originalnom host uređaju. Možda ćete morati provjeriti postavke ili izlazne signale originalnog host uređaja.

7. Konsultujte dokumentaciju proizvođača

Ako i dalje ne možete riješiti problem, pogledajte dokumentaciju proizvođača. Tehnički list LCD modula obično sadrži detaljne informacije o radu modula, savjete za rješavanje problema i tehničke specifikacije.

Tehnička podrška

Većina proizvođača LCD modula nudi tehničku podršku. Možete kontaktirati njihov tim za podršku i pružiti im detaljne informacije o problemu, uključujući korake koje ste već poduzeli za rješavanje problema. Možda će vam moći pružiti dodatne smjernice ili čak zamjenske dijelove ako je potrebno.

8. Razmotrite različite tipove LCD modula

Različite vrste LCD modula, kao nprSegmentni LCD moduliLCD modul od 12864 znakova, može imati specifične zahtjeve za rješavanje problema.

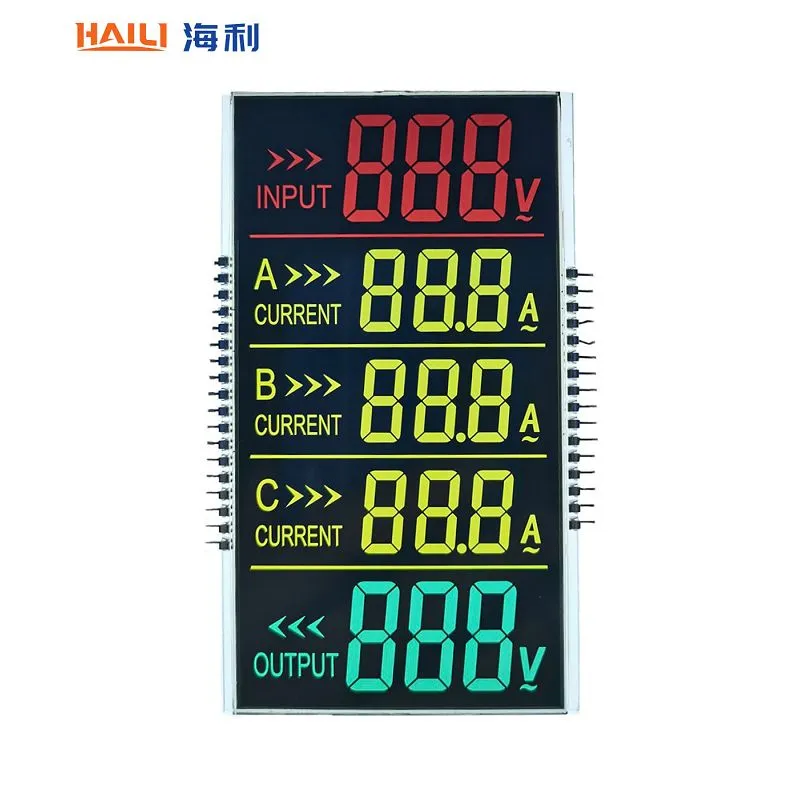

Segmentni LCD moduli

Segmentni LCD moduli su relativno jednostavni i često se koriste za prikaz jednostavnih numeričkih ili alfanumeričkih informacija. Prilikom rješavanja problema sa segmentnim LCD modulom, obratite posebnu pažnju na segmentne veze. Svaki segment je kontroliran posebnim signalom, a neispravna veza sa segmentom može uzrokovati da se taj segment ne prikaže.

LCD moduli od 12864 znakova

LCD moduli od 12864 znakova su složeniji i mogu prikazati veće količine teksta i grafike. Oni mogu imati više podataka i kontrolnih signala, a komunikacijski protokol može biti složeniji. Uvjerite se da glavni uređaj šalje ispravne komande i podatke u skladu s protokolom modula.

Zaključno, rješavanje problema sa LCD modulom koji se ne prikazuje zahtijeva sistematski pristup. Provjerom napajanja, pozadinskog osvjetljenja, postavki kontrasta, podataka i kontrolnih signala i traženjem fizičkih oštećenja, često možete identificirati i riješiti problem. Ako i dalje imate problema, ne ustručavajte se da pogledate dokumentaciju proizvođača ili potražite tehničku podršku.

Kao dobavljač LCD modula, posvećeni smo pružanju proizvoda visokog kvaliteta i odlične usluge za korisnike. Ukoliko imate problema sa svojim LCD modulima ili ste zainteresovani za kupovinu novih, pozivamo vas da nas kontaktirate radi dalje diskusije i pregovora o nabavci. Imamo široku paletu LCD modula koji zadovoljavaju vaše specifične potrebe, a naš tim stručnjaka je spreman da vam pomogne.
